Подключение и управление брокерами

Назначение раздела

В данном разделе описывается порядок регистрации брокеров OpenUDS в XRM Director и базовые операции управления ими.

---

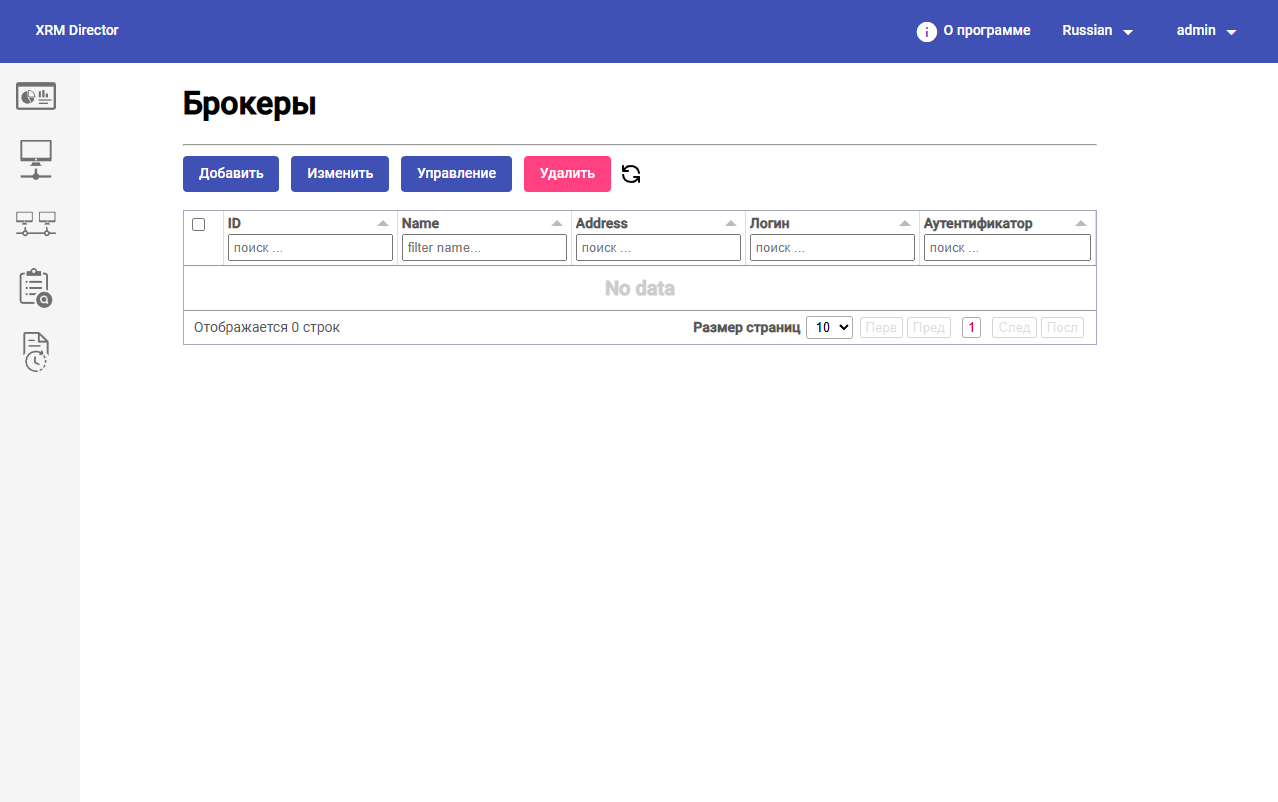

1. Переход к разделу настройки брокеров

Для подключения брокеров администратор открывает раздел настройки брокеров в интерфейсе XRM Director.

На экране отображается раздел Брокеры, в котором доступны основные действия управления:

• Добавить;

• Изменить;

• Управление;

• Удалить;

• обновление списка брокеров.

Ниже расположена таблица зарегистрированных брокеров. Через этот экран администратор выполняет добавление новых брокеров, изменение параметров подключения и переход к управлению выбранной площадкой.

Место для скриншота

Скриншот 2. Раздел Брокеры в XRM Director с панелью действий и формой добавления брокера.

2. Добавление основного брокера

Для регистрации основной площадки необходимо нажать кнопку Добавить. После этого открывается модальное окно Add broker.

В форме указываются следующие поля:

• Broker Name;

• Broker Address;

• Username;

• Password;

• Authenticator.

В нижней части формы доступны кнопки:

• Добавить — сохранить нового брокера;

• Отмена — закрыть форму без сохранения.

Пример административного сценария

В демонстрационном сценарии первым подключается Broker1, который используется как основная площадка.

Рекомендации по заполнению

• в имени брокера используйте понятное обозначение роли площадки;

• в адресе указывайте актуальный URL или IP-адрес брокера;

• используйте учетную запись с достаточными правами для чтения и управления конфигурацией;

• проверьте правильность выбранного authenticator.

  Несмотря на русскоязычный интерфейс XRM Director, поля формы добавления брокера могут отображаться на английском языке. Это необходимо учитывать при подготовке скриншотов и описаний в руководстве.

Место для скриншота. Скриншот 3. Модальное окно Add broker с полями Broker Name, Broker Address, Username, Password, Authenticator.

3. Добавление резервного брокера

После регистрации основного брокера аналогичным образом добавляется резервный брокер.

В демонстрационном примере он обозначается как Broker2.

После сохранения оба брокера должны отобразиться в общем списке и стать доступными для дальнейшей настройки.

Место для скриншота

Скриншот 4. Список брокеров после добавления основной и резервной площадки.

4. Проверка доступности брокеров

После регистрации брокеров администратор должен убедиться, что:

• оба брокера отображаются в списке;

• в таблице присутствуют идентификаторы зарегистрированных брокеров;

• данные подключения сохранены корректно;

• управление брокерами доступно из интерфейса XRM Director.

Если система позволяет выделить брокер в таблице и выбрать действие Управление, это означает, что XRM Director может использовать зарегистрированную запись для перехода к управлению выбранным брокером.

---

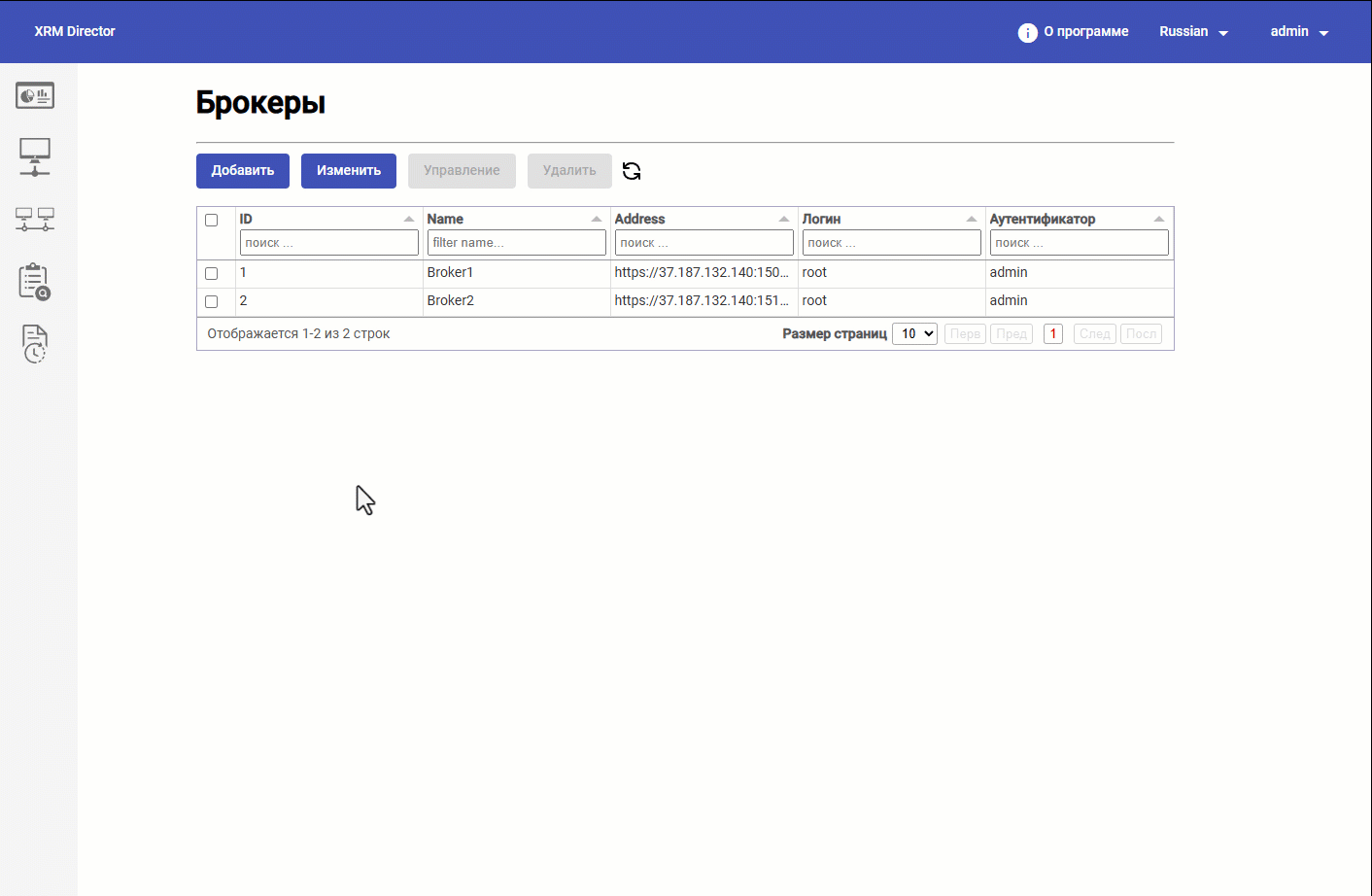

5. Использование команды Управление

Ключевая административная возможность XRM Director — открытие веб-интерфейса брокера непосредственно из системы.

Для этого:

1. выберите нужный брокер в списке;

2. нажмите Управление;

3. дождитесь открытия интерфейса соответствующего брокера.

Это позволяет администратору быстро переключаться между управлением несколькими брокерами без отдельного ручного входа на каждую площадку.

Что рекомендуется проверить после открытия брокера

• корректность открытого брокера;

• соответствие имени и адреса выбранной площадки;

• доступность нужных разделов OpenUDS;

• наличие или отсутствие требуемых сервис-пулов.

Место для скриншота

Скриншот 5. Открытие брокера через кнопку Manage.

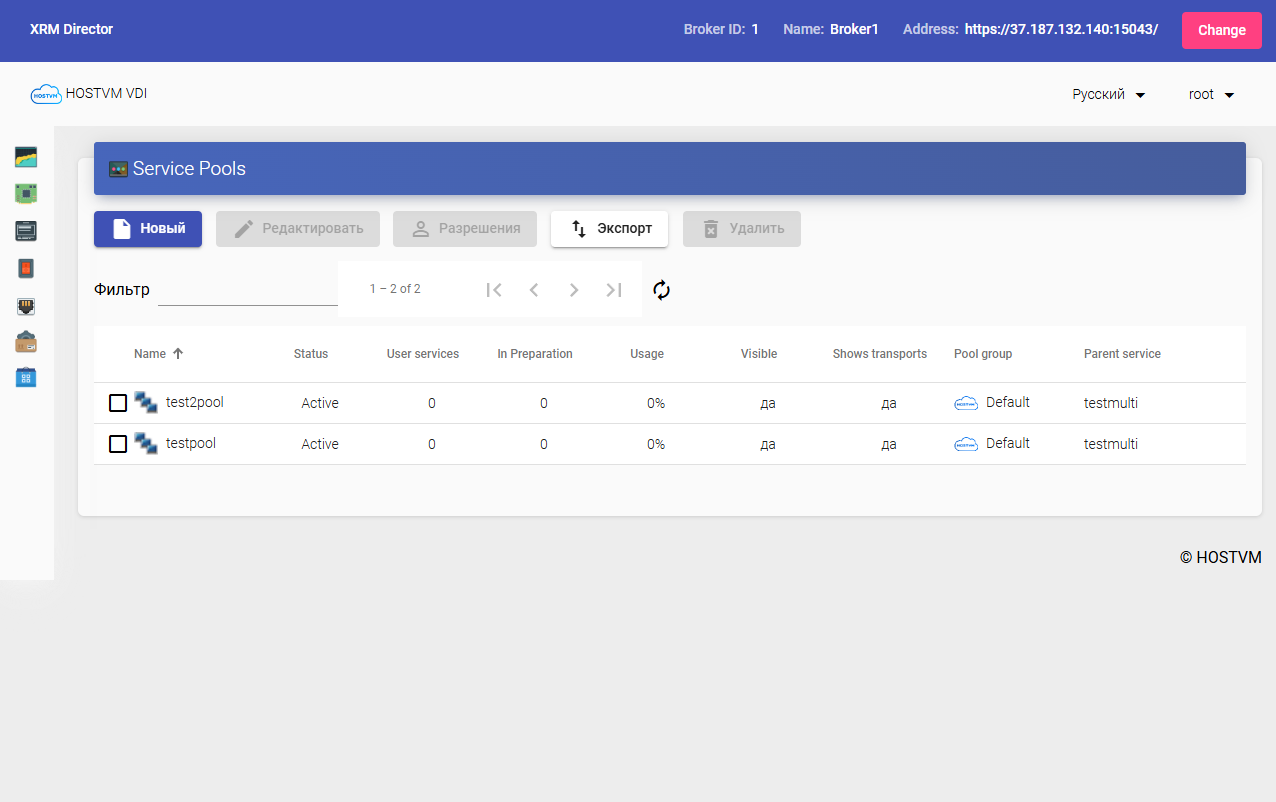

6. Проверка основной площадки

После открытия основной площадки администратор должен проверить, что:

• продуктивные сервис-пулы присутствуют;

• сервис-пулы находятся в рабочем статусе;

• именно эти объекты должны быть перенесены на резервную площадку.

В сценарии из демонстрационного материала на основной площадке находятся два сервис-пула:

• testpool;

• test2pool.

Оба пула имеют статус Active.

Место для скриншота

Скриншот 6. Основная площадка и список сервис-пулов для переноса.---

7. Проверка резервной площадки

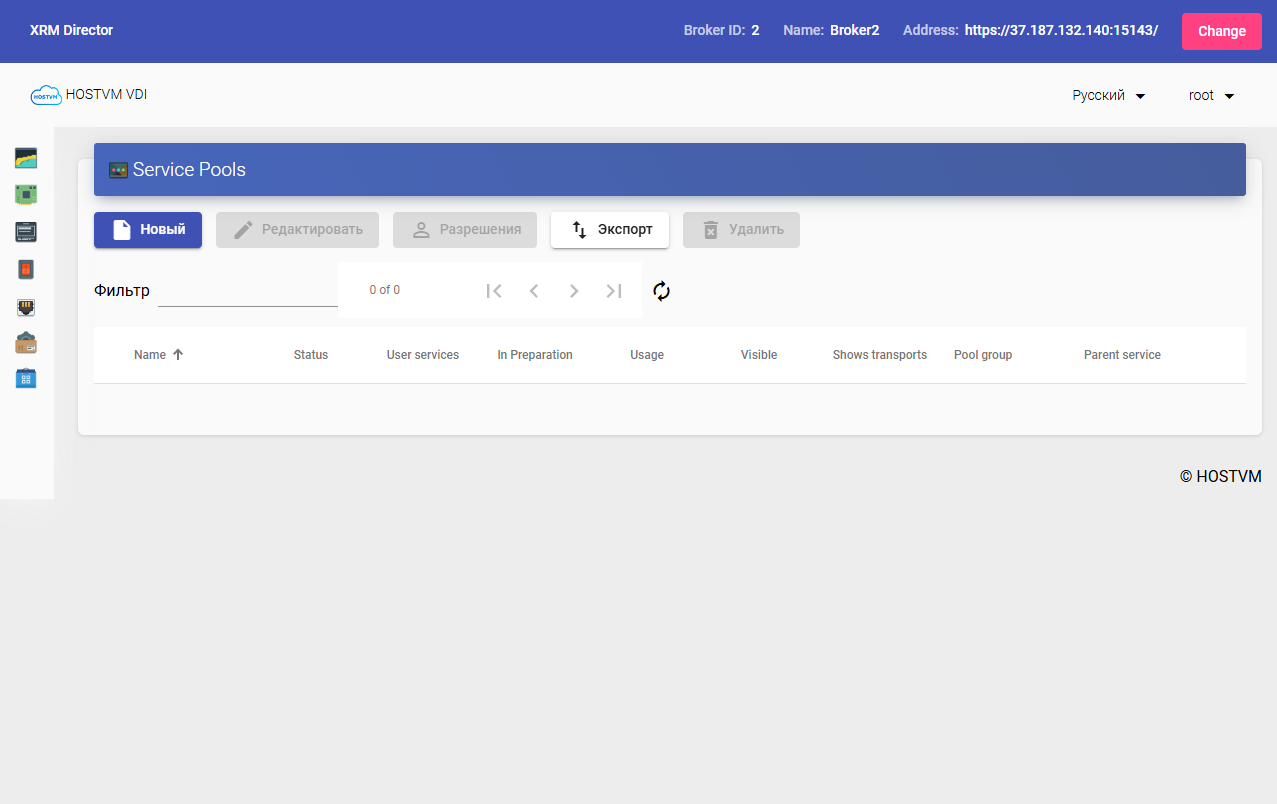

После этого администратор должен открыть резервный брокер и убедиться, что на нем пока отсутствуют целевые сервис-пулы.

Смысл этой проверки — зафиксировать исходное состояние резервной площадки до запуска миграции.

В демонстрационном сценарии на резервном брокере изначально отсутствуют testpool и test2pool.

Место для скриншота

Скриншот 7. Резервная площадка до запуска миграции.

---

8. Результат этапа

После завершения этапа подключения брокеров администратор должен получить:

• зарегистрированную основную площадку;

• зарегистрированную резервную площадку;

• подтверждение доступности обеих площадок через XRM Director;

• понимание, какие сервис-пулы будут участвовать в переносе.
